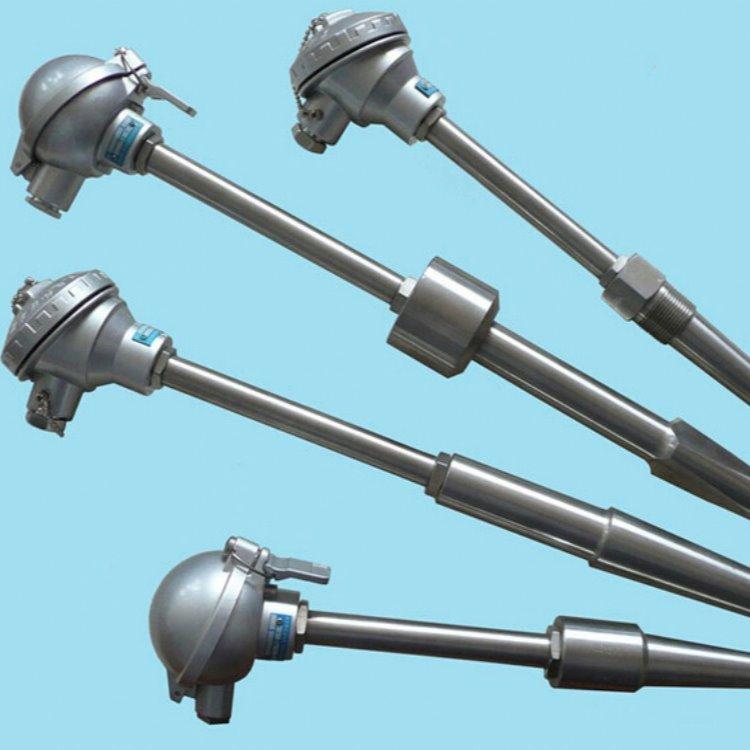

防爆热电偶是一种温度传感器，在化学工业自控系统中应用通过温度传感器， 可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、 调节和控制。在化工厂，生产现场常伴有各种易燃、易爆等　化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用防爆热电偶作温度传感器，本公司生产的防爆热电偶产品,爆炸性气体危险的场所内。

工作原理:

如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势( 如下图所示)

防爆原理:

利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外

热电偶是工业上最常用的温度检测元件之一，其优点是：

①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广，常用的热电偶从－50~+1600℃均可边绩测量，某些特殊热电偶最低可

测到－269℃(如金铁镍铬），最高可达＋2800*℃(如钨－铼）。

③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开

头的限制，外有保护套管，用起来非常方便。

1、热电偶测温基本原理

将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B

的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一

个大小的电流这种现象称为热电效应，热电偶就是利用这一效应来工作的。

2、热电偶的种类及结构形成

常用热电偶可分为标准热电偶和非标准热电偶两大类，所调用标准热电偶是指国家

标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，

它有与其配套的显示仪表可供选用，非标准化热电偶在使用范围或数量级上均不及

标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量，标准化

热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定

S、B、E、K、R、J、T七种标准化电偶为我国统一设计型热电偶。

（2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：

①组成热电偶的两个热电极的焊接必须牢固；

②两个热电极彼此之间应很好地绝缘，以防短路；

③补偿导线与热电偶自由端的连接要方便可靠；

④保护套管应能保证热电极与有害介质充分隔离。

3. 热电偶冷端的温度补偿

由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离

都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由

端）延伸到温度比较稳定的控制室内，连接到仪表端子上，必须指出，热电偶补偿导

线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不

能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补

偿冷端温度t0*0℃时对测温的影响。在使用热电偶补偿导线时必须注意型号相配，极

性不能接错，补偿导线与热电偶连接端的温度不能超过100℃.
